污水流量計性能特點:
LK-LDE污水流量計是高精度、高可靠和使用壽命長的流量?jì)x表,所以在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究,專用于污水流量計的生產設備和流量實流標定裝置,從而在軟件和硬件上都能切實保證產品長期的高質量。
LK-LDE污水流量計特別設計了帶背光寬溫的中文液晶顯示器,功能齊全實用、顯示直觀、操作使用方便,可以減少其他污水流量計英文菜單所帶來的不便。另外我們獨家設計4-6多電極結構,進一步保證了測量精度并且任何時候無需接地環,減輕了儀表體積和安裝維護的麻煩。
污水流量計測量原理:
LK-LDE污水流量計的測量原理是基于法拉第電磁感應定律:導電液體在磁場中作切割磁力線運動時,導體中產生感應電勢,其感應電勢E為:
E=KBVD
式中:K----儀表常數
B----磁感應強度
V----測量管道截面內的平均流速
D----測量管道截面的內徑
測量流量時,導電性液體以速度V流過垂直于流動方向的磁場,導電性液體的流動感應出一個與平均流速成正比的電壓,其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出,并通過電纜送至轉換器通過智能化處理,然后LCD顯示或轉換成標準信號4~20ma和0-1khz輸出。
如何正確選型:
◆收集數據
1.被測流體成份
2.最大流量、最小流量
3.最高工作壓力
4.最高溫度、最低溫度
◆被測流體必須具備一定的導電性,導電率>5μS/CM
最大流量和最小流量必須符合下表中的數
口徑mm
|
流量范圍m3/h
|
口徑mm
|
流量范圍m3/h
|
φ15
|
0.0636~6.36
|
φ450
|
57.23~5722.65
|
φ20
|
0.11~11.30
|
φ500
|
70.65~7065.00
|
φ25
|
0.18~17.66
|
φ600
|
101.74~10173.6
|
φ40
|
0.45~45.22
|
φ700
|
138.47~13847.4
|
φ50
|
0.71~70.65
|
φ800
|
180.86~18086.4
|
φ65
|
1.19~119.4
|
φ900
|
228.91~22890.6
|
φ80
|
1.81~180.86
|
φ1000
|
406.94~40694.4
|
φ100
|
2.83~282.60
|
φ1200
|
553.90~55389.6
|
φ150
|
6.36~635.85
|
φ1600
|
723.46~72345.6
|
φ200
|
11.3~1130.4
|
φ1800
|
915.62~91562.4
|
φ250
|
17.66~176.25.
|
φ2000
|
1130.4~113040.00
|
φ300
|
25.43~2543.40
|
φ2200
|
1367.78~136778.4
|
φ350
|
34.62~3461.85
|
φ2400
|
1627.78~162777.6
|
φ400
|
45.22~4521.6
|
φ2600
|
1910.38~191037.6
|
LK-LDE
|
15~2600
|
|||||
|
|
代號
|
電極材料
|
|
||
K1
|
316L
|
|||||
K2
|
HB
|
|||||
K3
|
HC
|
|||||
K4
|
鈦
|
|||||
K5
|
鉭
|
|||||
K6
|
鉑合金
|
|||||
K7
|
不銹鋼涂覆碳化鎢
|
|||||
|
代號
|
內襯材料
|
|
|||
C1
|
聚四氟乙烯(F4)
|
|||||
C2
|
聚全氟乙丙烯(F46)
|
|||||
C3
|
聚氟合乙烯(FS)
|
|||||
C4
|
聚錄丁橡膠
|
|||||
C5
|
聚氨脂橡膠
|
|||||
|
代號
|
功能
|
||||
E1
|
0.3級
|
|||||
E2
|
0.5級
|
|||||
E3
|
1級
|
|||||
F1
|
4-20Madc,負載≤750Ω
|
|||||
F2
|
0-3khz,5v有源,可變脈寬,輸出高端有效頻率
|
|||||
F3
|
RS485接口
|
|||||
T1
|
常溫型
|
|||||
T2
|
高溫型
|
|||||
T3
|
超高溫型
|
|||||
P1
|
1.0MPa
|
|||||
P2
|
1.6MPa
|
|||||
P3
|
4.0MPa
|
|||||
P4
|
16MPa
|
|||||
D1
|
220VAC±10%
|
|||||
D2
|
24VDC±10%
|
|||||
J1
|
一體型結構
|
|||||
J2
|
分體型結構
|
|||||
J3
|
防爆一體型結構
|

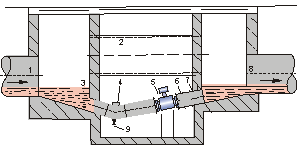

1、入口
|
2、溢流管
|
3、入口柵
|
4、清洗孔
|
5、流量計
|
6、短管
|
7、出口
|
8、排放閥
|

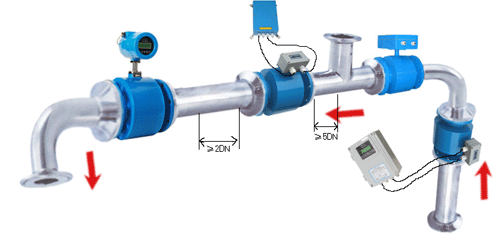

如何正確選擇安裝節點:
正確地選擇安裝點和正確安裝流量計都是非常重要的環節,若在安裝環節失誤,輕者影響測量精度,重者會(huì )影響流量計的使用壽命,甚至會(huì )損壞流量計。
選擇安裝位置時需特別注意:
·非測量電極的軸線必須近似于水平方向;
