在線密度計產品概述:
LK-ZXMD3051在線密度計是一種在線測量液體密度設備,可直接用于工業生產過程。產品根據阿基米德原理,采用現代化技術采集信號,并對儀表進行了溫度補償;在總結各種液體在線密度測量經驗并對工業現場做了大量研究,本著簡單實用的原則生產制造。
產品用途:
LK-ZXMD3051在線密度計可對各種液體或液態混合物進行在線檢測密度測量. 在石化行業可廣泛應用于石油、煉油、調油、 油水介質檢測; 在食品工業用于葡萄汁、番茄汁、果糖漿、 植物油及軟飲料加工等生產現場; 奶制品業; 造紙業; 黑漿、綠漿、白漿、堿溶液的測量; 釀酒酒精度; 化工類的尿素、清潔劑、乙二醇、酸堿及聚合物密度的測量. 還可應用于采礦鹽水、鉀堿、天然氣、潤滑油、生物制藥等行業。
在線密度計主要特點:
1、采用一體化結構的兩線制變送器,無活動部件維護簡單.
2、四位半數字液晶顯示.
3、安裝使用方便,插入液體即可顯示讀數.
4、使用于流體或靜止液體,適合于管道和罐體安裝.
5、溫度和密度兩個參數可交替顯示,便于進行行業標密換算.
6、連續在線測量液體密度無過程中斷,可直接用于生產過程控制.
7、接觸液體部件全部為幾種介質不銹鋼材料制造,安全;衛生.
8、本介安全型可用于危險環境;
衛生型可安裝于食品生產在線密度計技術指標:
1、密度量程:0-1g/cm3;0-2g/cm3;0-3g/cm3(可選)
2、輸出:4-20mA電流輸出,數字信號輸出可選(HART協議)
3、供電:16-30Vdc供電,推薦使用24Vdc
4、精度:0.001g/cm3
5、分辨率:0.001g/cm3
6、介質溫度量程:0-100℃(可選)
7、溫度精度:0.2℃
8、環境溫度范圍:0-80℃(可選)
9、濕度范圍:0-90% 注意事項:定貨時寫明介質、量程及使用現場工況,如防爆、腐蝕、衛生、普通等
在線密度計選型說明:
型號 | 規格代碼 | 說明 |
LK-ZXMD3051 | ············ | 工業在線密度計 |
安裝及外形 | A··········· | 表頭連接圓筒垂直安裝型 |
B··········· | 方法蘭連接垂直安裝型 | |
C··········· | 彎管側面安裝型 | |
膜盒(傳感器) | 5··········· | 500mm以上 |
10·········· | 1000mm | |
15·········· | 特殊要求 | |
法蘭傳感器間距 | M··········· | 300mm |
F··········· | 距離用戶自定 | |
測量范圍 | 1··········· | 0~1 克/立方厘米 |
2··········· | 0~2 克/立方厘米 | |
3··········· | 0~3 克/立方厘米 | |
安裝法蘭 | H6·········· | DN65 |
H8·········· | DN80 | |
H10········· | DN100 | |
安裝法蘭典型示例:LK-ZXMD3051A5M1H8 | ||
以下是默認配置: | ||
顯示表頭 | ·········· | LCD 智能顯示表 |
輸出信號 | ·········· | 4~20mA |
輸入電源 | ·········· | 24VDC |
膜片結構材料 | ·········· | 316 不銹鋼(其它可訂) |
運輸包裝 | ·········· | 木箱包裝 |

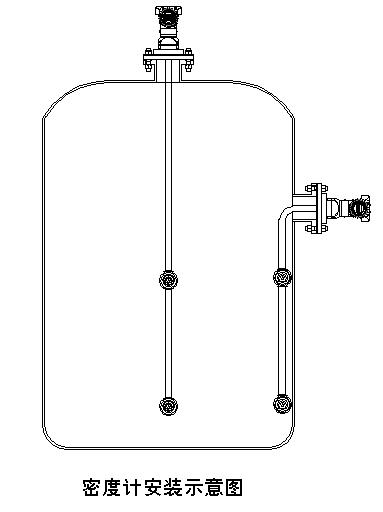

1、直接式在線液體密度計傳感器部分間距最少為200mm,直徑為50mm, 現場不能小于這些尺寸安裝,如選擇彎曲型密度計,請測量好可以伸進管內的法蘭和長度尺寸。
2、現場液體必須保持沒過兩個測量傳感器,法蘭到第一個傳感器的距離可選。
3、管道安裝時需讓液體從最下面傳感器之下進入液體,或者從最上面傳感器的上面進入液體,不要從中間進入液體。管道安裝通液體時,管道閥門或者彎頭部分至少留出30CM液體緩沖距離。
4、安裝圖紅色法蘭配對部分,為使用方提供安裝,如需要配對法蘭,請訂貨時說明。
5、配備電源為24V DC 輸出4-20mA信號 如需接二次用表,需將24V“+”接到密度計后面“+”極, 電流信號“+”接密度計“-”極, 并在二次表上將24V“-”和電流信號端子“-”短接。
6、現場環境如果外部有腐蝕性液體,請做好防護措施。如果有雷擊危險,請在周?chē)龊靡匮b置。
7、如需拆卸做清洗時,拆裝時請保證傳感器膜片不受到碰撞及其它損壞。
8、請勿在高出5Mpa情況下使用。
9、如果需要調整量程需要用手持器, 技術問題請聯系廠家。在線密度計訂貨說明:
1、需明確客戶使用介質;
2、客戶使用工作溫度;
3、罐體是否為密閉容器;
4、密閉容器的話罐體的壓力是多少;
5、一般用在罐體靜壓小于2MPA的情況下。
