二線制渦街流量計接線說明

二線制渦街流量計接線說明

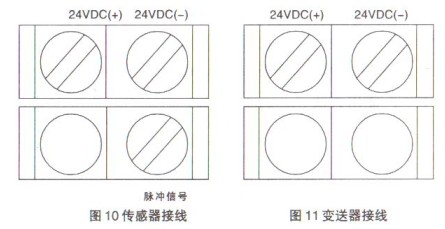

渦街流量計傳感器三線制：電源、信號、電源地。采用三芯屏蔽電纜。屏蔽線在傳感器一端接外殼地。不得在二次儀表端接大地。三芯分別接電源、信號、（Ω）電源地。見圖10

   變送器為兩線制：采用二芯電纜，渦街“+”、“-”端子分別接+24V及測試儀表信號輸入“+”端，信號“-”端與24VDC“-”端鏈接，該回路輸出4~20mA。見圖11
性能特點:

1. 該板同時具有微功耗放大板和電流輸出功能。
2. 能夠輸出與瀏覽量信號對應的4~20mA兩線制電流信號。
3. 能夠同時顯示累計流量和瞬時流量。
4. 五段非線性修正功能。
5. 小信號切除功能。
6. 阻尼時間自由設定。
7. 采用先進的表面貼裝工藝，使整板的體積小，結構緊湊。
8. 先進的全通用設計，使用與液體和氣體介質的各種口徑（20mm~30mm）。
9. 先進的人性化設計，操作簡單易用。
   10.先進的電路設計，量程比寬，無自激。
