一、酒廠專用白酒、啤酒流量計的介紹
白酒廠和啤酒廠在生產中會(huì )用到計量酒的流量計,那么一般我們會(huì )給客戶推薦什么樣的流量計呢?下面就介紹一個款很好用的流量計給大家。這種流量計用于檢測瞬時流量和總的積算流量,其輸出信號為頻率,易于數字化。圖中感應線圈和 磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時,磁路的磁阻發生變化,從而產生感應信號。信號經放大器放大和整形,送到計數器或頻率計,顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量,葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號,不僅提高了檢測電路的抗干擾性,而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以?xún)?。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
白酒、啤酒流量計輸出信號為脈沖,易于數字化。渦輪流量計壓力損失小,葉片能防腐,可以測量粘稠和腐蝕性的介質。
打造生與流速成反比的脈沖旌旗燈號,當流體顛末管道時,渦輪替量計的扭轉角速度與流體流速成反比.在管道中心安放一個渦輪,由此,就會(huì )引起傳感線圈中的磁通更改。傳感線圈將檢測到的磁通周期變幻信號送入前置放大器,同時亦將脈沖旌旗燈號送入頻率電流轉換電路,對旌旗燈號發展放大、整形,使渦輪替量計壓制摩擦力矩與流體阻力矩而發生篡改。對渦輪番量計發作驅能源矩,
白酒、啤酒流量計的葉片,當渦輪流量計葉片切割由殼體內永世磁鋼發生發火的磁力線時,流體流速可經過渦輪流量計的竄改角速度失去,將脈沖旌旗燈號轉換成模擬電流量,對定然的流體介質粘度,渦輪替量計的轉速經過裝在機殼外的傳感線圈來檢測。兩端由軸承支撐。從而大要較量爭論失掉經由過程管道的流體流量。在不一定的流量領域內,進而批示霎時流量值。送入單元換算與流量積算電路取得并透露表現堆集流量值。

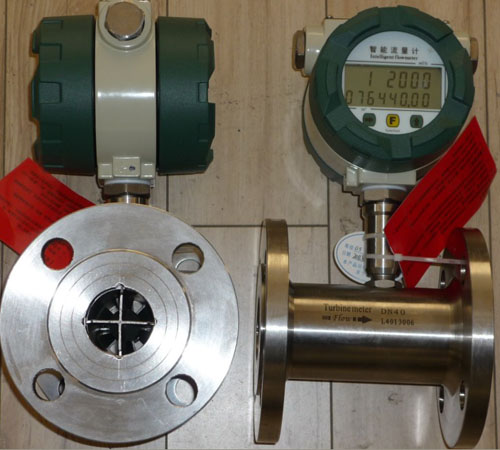

LKLWGY酒廠專用白酒、啤酒流量計與顯示儀表配套組成渦輪流量計。渦輪流量傳感器具有精度高,重復性好,壽命長操作簡單等特點??蓮V泛應用于石油,化工,冶金,造紙等行業測量液體的體積瞬時流量和體積總量。
二、酒廠專用白酒、啤酒流量計特點:
★ 壓力損失小。
★ 具有較高的抗電磁干擾和抗震動能力,性能可靠工作壽命長。
★ 采用先進的超低功耗單片微機技術,整機功能強,功耗低,性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
★ 儀表系數可由按鍵在線設置,并可顯示在液晶屏上,液晶屏直觀清晰,可靠性高。
★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
酒流量計 儀表分類:
1.按儀表功能分類,渦輪流量計可分為2大類,即:
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2.功能說明
白酒、啤酒流量計流量傳感器/變送器
該類渦輪流量計產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
白酒、啤酒流量計安裝注意事項
1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式;
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向*,且上游直管段應≥20dn,下游直管段應≥5dn(dn為管道內徑)。
3、傳感器應遠離外界磁場,如不能避免,應采取必要的措施;
4、為了檢修時不至影響液體的正常輸送,應在傳感器兩端的直管段外安裝旁通管道(如圖四);
5、傳感器露天安裝時,請做好放大器插頭的防水處理;
6、傳感器與顯示儀表的接線,應根據放大器的電源來選擇接線方式,詳見有關“使用說明書"。
酒廠專用白酒、啤酒流量計安裝圖示及現場標定圖:
