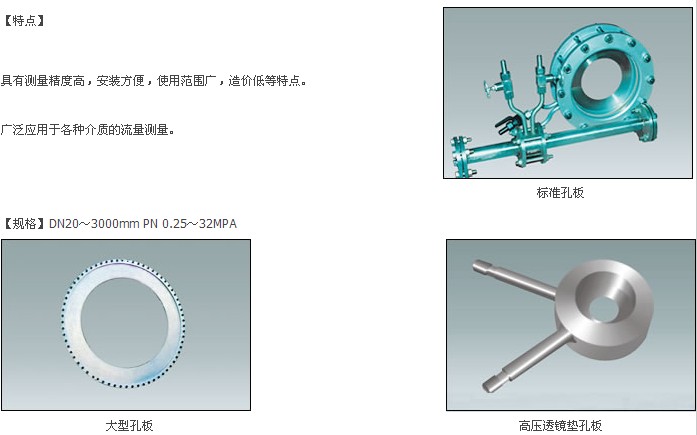

多孔孔板流量計制造均按國際標準ISO5167或國家標準GB/T2624的規定進行。無需實流標定。它結構堅固、簡單,安裝方便,性能穩定,使用可靠。

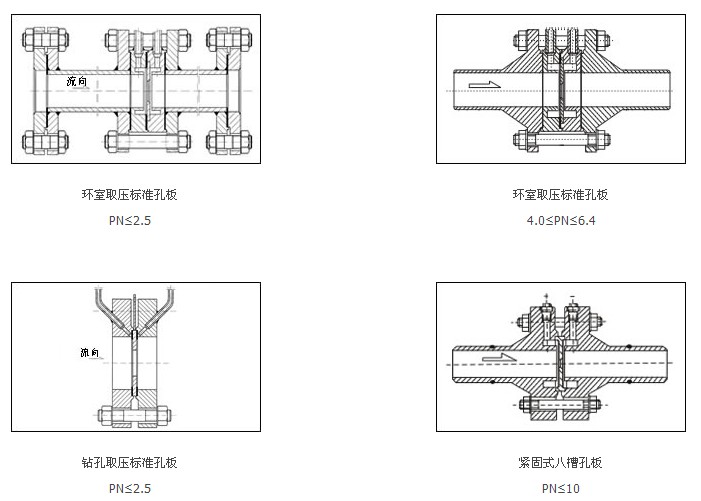

取壓方式有環室取壓、單獨鉆孔取壓和法蘭取壓。
公稱壓力,小于40 Mpa。當≥20 Mpa時,采用高壓透鏡孔板或全焊接式孔板。
公稱通徑,50~100mm,當公稱通徑小于50mm時,需制作成平孔板。
精確度為±0.5%~±1.5%
1)角接取壓。使用條件:d20≥12.5mm
β=0.2~0.75
DN50~1200mm

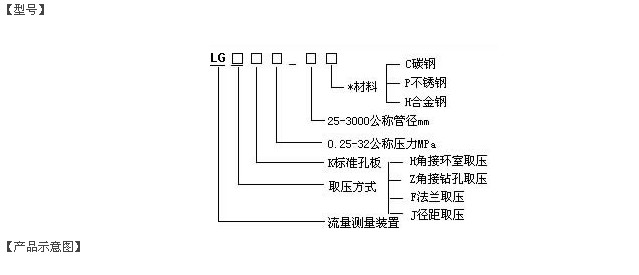

a) 環室取壓 DN≤400mm(型號為L(cháng)GBH)
b) 單獨鉆孔取壓(型號為L(cháng)GBZ)
(1)DN≤400mm,PN≤2.5Mpa
(2)DN≤400mm,PN≤6.3Mpa(高徑法蘭)
(3)DN≤400mm,PN≤10Mpa(高徑法蘭)

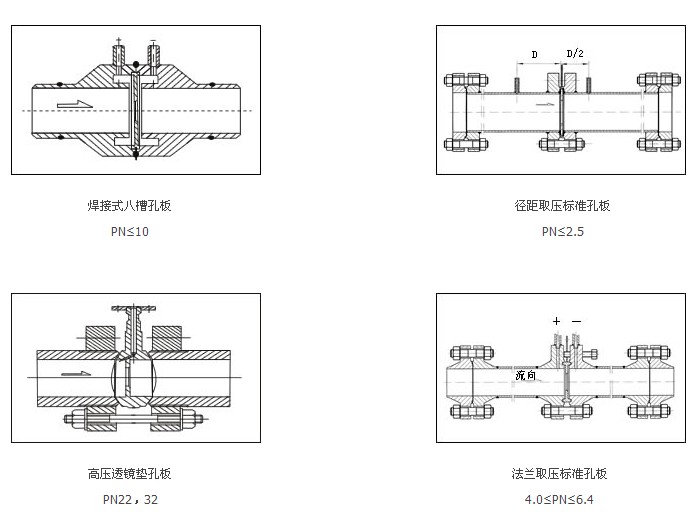

2)法蘭取壓(型號為L(cháng)GBF) 使用條件:d20≤12.5mm DN50~1000mm β=0.2~0.75
該取壓方式比角接取壓具有裝配簡單,安裝方便,泄露環節少,容易排除取壓口處的臟污等優點。一般情況都推薦使用這種取壓方式。
