渦輪流量計測量石油注水量的原理
渦輪流量計的工作原理什么?相信許多人對此不是很了解,渦輪流量計能夠非常***的測量液體的流量廣泛使用于石油、自來水、醫藥等行業,下面小編就簡單的介紹下渦輪流量計的工作原理。
渦輪流量計工作原理:

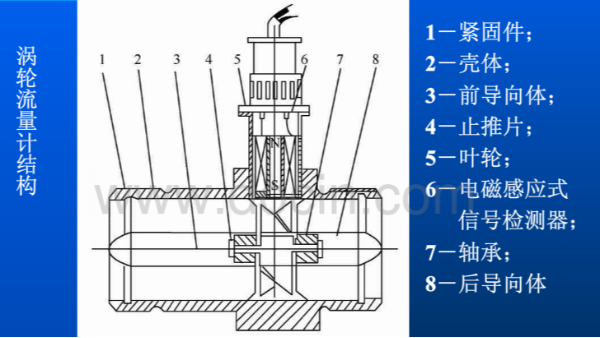

渦輪流量計是一種速度式流量計。如下圖所示,在管道中心安放一個渦輪,兩端由軸承支撐,當流體通過管道時,沖擊渦輪葉片,對渦輪產生驅動力矩,使渦輪克服摩擦力矩和流體阻力矩而產生旋轉.在一定的流量范圍內,對一定的流體介質粘度,渦輪的旋轉角速度與流體流速成正比.由此,流體流速可通過渦輪的旋轉角速度得到,從而可以計算得到通過管道的流體流量。
渦輪的轉速通過裝在機殼外的傳感線圈來檢測.當渦輪葉片切割由殼體內***磁鋼產生的磁力線時,就會(huì )引起傳感線圈中的磁通變化.傳感線圈將檢測到的磁通周期變化信號送入前置放大器,對信號進行放大、整形,產生與流速成正比的脈沖信號,送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路,將脈沖信號轉換成模擬電流量,進而指示瞬時流量值。
本文來自:http://kansasdriving.com/。
